Boral-siilon teräslava ja jalkakäytävän teräsrakenne toimitettu onnistuneesti

I. Hankkeen yleiskatsaus

Tämä projekti on Boral-siilon teräslavan ja käytävän teräsrakenteen valmistus. Tilaajana on australialainen Boral Concrete Ltd. Projekti sijaitsee Sydneyssä, Australiassa, ja toimitustapa on Ex-Work (EXW). Suunnitteluvaiheessa urakoitsija jalostaa suunnittelua tilaajan toimittaman Teklan mallin perusteella. Toimitukset sisältävät kokonaisia teräsrakenneosia, kuten siilon teräslavan, kulkutiet, portaat, teräsritilän ja kaiteet. Valmistusaika on 30 päivää.

II. Hankkeen laajuus ja tekniset standardit

1. Työn laajuus: Piirustusten yksityiskohtainen suunnittelu, raaka-aineiden hankinta, komponenttien valmistus, ruosteenestopinnoitus, pakkaaminen ja toimituksen/kuljetuksen koordinointi.

2. Valmistuksen tarkkuus: Koottujen hitsattujen palkkien ja pylväiden mittojen ja negatiivisten poikkeamien tulee olla kansallisten standardien mukaisia; hitsin laadun on oltava standardien mukainen; tasojen, ritilöiden, kaiteiden ja portaikkojen asennustarkkuuden tulee täyttää piirustusten ja paikan päällä tapahtuvan asennuksen vaatimukset.

3. Korroosionestopinnoite: Jotun tuotemerkin maali järjestelmä; paitsi teräsritiläkäytäväpaneeleja ja ritiläportaiden paneeleja, kaikkien muiden osien on oltava seuraavat:

1. Pohjuste: Kaksikomponenttinen sinkkirikas epoksimaali, kuivakalvon paksuus 100μm

2. Pintamaali: Akryylipolyuretaanimaali, kuivakalvon paksuus 60μm

3. Maalikalvon kokonaispaksuus ≥160 μm; maaliväri vastaa BS676-standardia, kaiteiden tulee olla värikoodin Y14.4 mukaisia.

4. Pakkaus ja toimitus: Komponentit kootaan ja pakataan kohtuullisella tavalla niiden kokoonpanosuhteen mukaisesti. Suojakaiteiden, askelmien ja lavaritilöiden mitat ovat kaikki taatusti tarkkoja. Tuotannon päätyttyä laaditaan pakkausluettelo ja toimittaja tekee yhteistyötä asiakkaan kanssa kontin lastauksessa ja vastaa tavaroiden lastaamisesta konttiin.

III. Projektin edistyminen ja käsittelyn tila

Käsittelytietue (valokuvat)

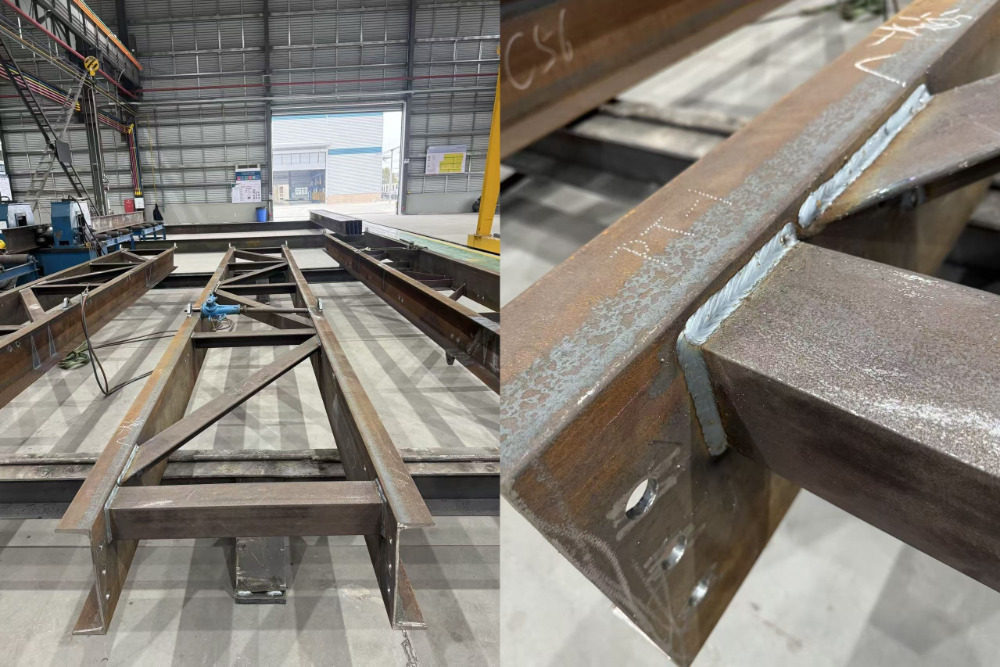

• Komponenttien hitsaus- ja muovausvaihe

Komponentit hitsataan täysläpihitsausprosessilla, jolloin saadaan esteettisesti miellyttävät, täyteläiset ja tasaiset hitsit, joissa ei ole vikoja, kuten huokoisuutta ja kuonasulkeumia. Kun päärakenne on koottu ja hitsattu, se kohdistetaan työkaluilla ja tunkilla sen varmistamiseksi, että kokonaismitat ja suoruus vastaavat suunnittelua ja kansallisia standardeja, mikä takaa myöhemmän asennuksen tarkkuuden.

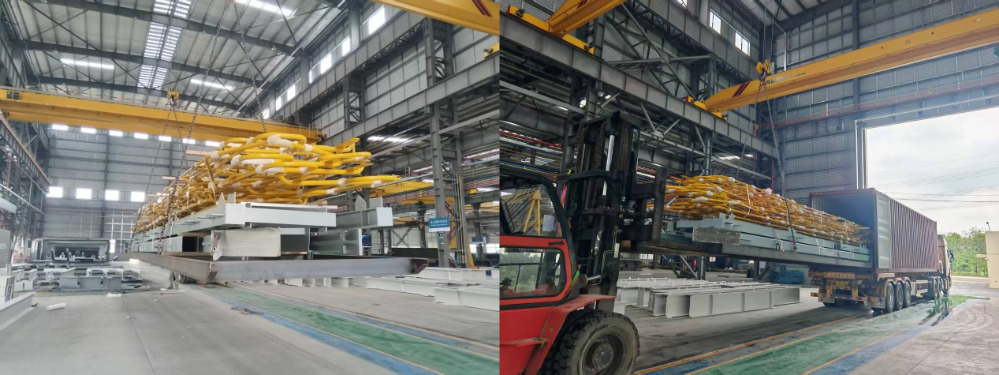

• Valmis komponenttien maalaus ja nostovaihe

Kun komponentit on pinnoitettu korroosionestomaalilla, väri on tasainen ja maalikalvon paksuus täyttää standardit. Kokonaisnostossa käytetään erikoisnostolaitteita. Haavoittuvat osat, kuten keltaiset suojakaiteet, on asianmukaisesti suojattu ja kääritty, jotta ne eivät vaurioidu noston aikana, mikä varmistaa valmiin tuotteen eheyden.
