Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

Changzhou Xingyu Automotive Lighting Systems Co., Ltd:n älykkään valmistuksen teollisuuspuiston elektroniikkatehdasprojekti.

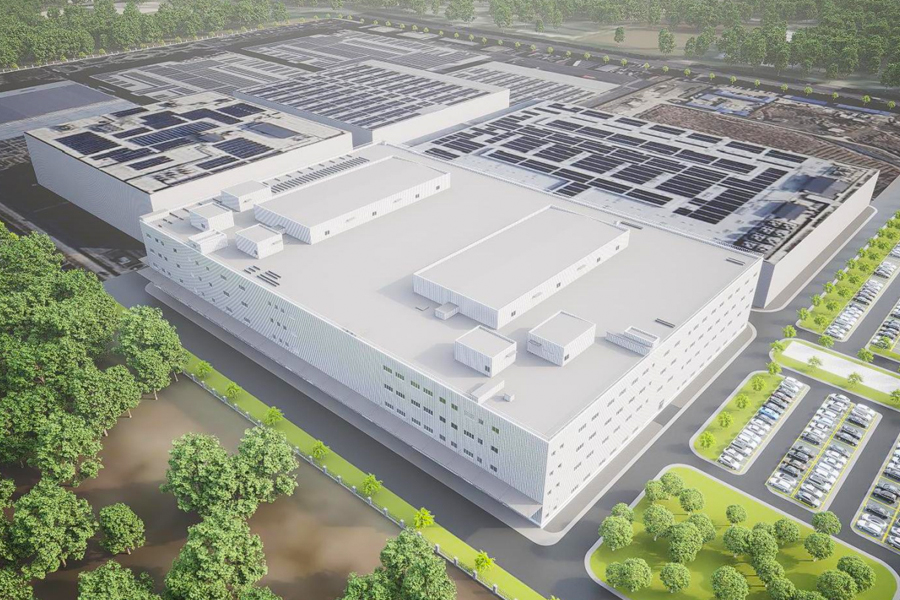

Changzhou Xingyu Automotive Lighting Systems Co., Ltd.:n älykkään valmistuksen teollisuuspuiston elektroniikkatehdasprojekti sijaitsee Huanghe West Roadin eteläpuolella ja Baotashan Roadin länsipuolella, Xinbein alueella Changzhoun kaupungissa. Hankkeen rakennusala on 18 274,35 neliömetriä ja kokonaisbruttoala 74 977 neliömetriä. Rakennus on nelikerroksinen maanpinnan yläpuolella, ja sen suunniteltu rakennuskorkeus on 23 990 metriä.
Tämä projekti on monikerroksinen luokan C tyypin II teollisuusrakennus, jota käytetään autojen valaistuskomponenttien tuotantoon ja käsittelyyn ja jonka palonkestävyysluokka on II. Katolla on seitsemän pientä teräsrakenneyksikköä, jotka koostuvat kuudesta ilmastointilaitoshuoneesta ja yhdestä kattilahuoneesta. Niistä ilmastoinnin laitoshuone 1 ja ilmastointilaitoshuone 2 ovat edustavimpia, ja molemmilla on identtiset rakenteelliset muodot ja lattiapinta-alat.
Ilmastointilaitoksen huoneessa 1 on teräspilari-palkkirakennejärjestelmä, jossa pylväiden jalustat on ankkuroitu ankkuripulteilla. Teräspilarit ovat H-muotoisia teräsprofiileja. Katon tasolla on vaakasuora jäykistys, ja seinissä käytetään pyöreitä teräsputkien sidoksia, jotka muodostavat vakaan teräsrunkojärjestelmän. Kattojärjestelmä koostuu yksikerroksisesta metallipaneelista eristevillalla, kun taas seinäjärjestelmä käyttää yksikerroksisia metallipaneeleja.
Yksi teräsrunkopalkki Ilmastointitehdashuoneessa 1 koostuu kolmesta teräspalkista, joiden kokonaispituus on noin 28 metriä. Teräspilarit painavat noin 10,5 tonnia ja kattopalkit noin 10,99 tonnia. Teräsrakennemateriaalina on Q355B-teräs, joka on valittu suunnitteluvaatimusten mukaisesti.

Projektin haasteet:
Seinäpaneelijärjestelmä sisältää suuren määrän saumoja, mikä asettaa korkeat vaatimukset rakenteen yleiselle tasaisuudelle. Samanaikaisesti vaaditaan tiukkaa valvontaa asennuksen aikana näkyvälle visuaaliselle laadulle sekä itse paneelien tasaisuuteen.
