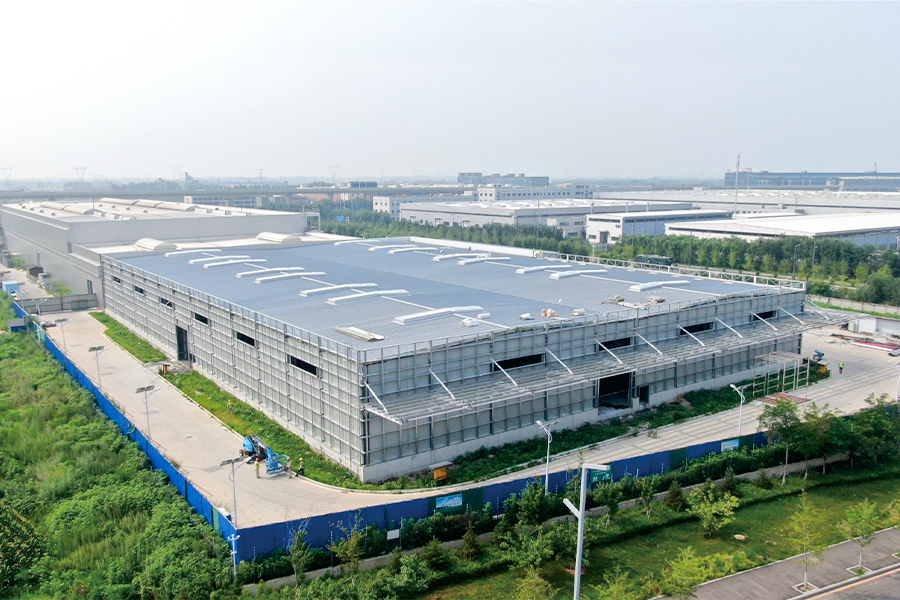

Georg Fischer Casting Solutions Shenyang Co., Ltd

Georg Fischer Casting Solutions Shenyang Co., Ltd:n teräsrakennetyöt vaiheeseen I ja laajennusprojektiin.

Vaihe I projekti:
Paja nro 1:n D-vyöhykkeellä rakennuksen pituus on 21,5 m, leveys 45 m ja kattokorkeus 8,5 m.
Vyöhykkeiden F ja G pituus on 54,8 m, leveys 45 m ja harjanteen korkeus 14,51 m.
Hankkeessa otetaan käyttöön teräsbetonipilarit teräspalkeilla. Kattojärjestelmä koostuu teräslattiasta, jonka päälle on asennettu vedenpitävä kalvo. Seinäjärjestelmä koostuu muuratuista seinistä, joissa on ulkopuolinen teräsrunko ja kivivillasandwich-paneeleita.
Erilaisten toiminnallisten vaatimusten mukaisesti yhdistetään useita rakennuksia, joiden jännevälit ja korkeudet vaihtelevat. Kaiteet ovat vastaavasti 15,5 m, 11,3 m, 10 m ja 7 m. Suurin jänneväli on 27,4 metriä. Verkkolinjoille AA–D on asennettu useita 50 tonnin nostureita.
Jokainen teräsrunkopalkki koostuu viidestä teräspalkkisegmentistä, joiden yksittäinen jänneväli on noin 27,4 m. Kattopalkkien kokonaispaino on yli 180 tonnia ja nosturipalkit noin 100 tonnia. Teräsmateriaalit ovat Q355B ja Q235B suunnittelun mukaisesti.

Vaiheen I laajennusprojekti:
Työpajan nro 2 pituus on 97,54 m, leveys 67,1 m, korkeus 9,7 m ja enimmäisjänneväli 33,46 m. Teräsmateriaalit ovat Q355B ja Q235B suunnitteluvaatimusten mukaisesti.
Rakenne koostuu teräspilareista ja -palkeista, joiden kattopalkit on valmistettu umpikaistaisesta H-profiiliteräksestä. Pilarin jalustat ankkuroidaan ankkuripulteilla. Teräspilareissa ja -palkeissa on H-profiilit. Katon jäykistys ja pylväiden välinen jäykistys on järjestetty sekä poikittais- että pituussuunnassa vakaan jäykän runkojärjestelmän muodostamiseksi.

Päärakennekuvaus:
Päärungossa käytetään terästä Q355B, hitsatut H-profiiliset teräspilarit ja -palkit. Kaikki teräskomponentit on puhallettu Sa 2.5 -asteeseen. Katto- ja seinäorret on valmistettu galvanoiduista Q355B-teräsnauhoista.
Materiaalipiha nro 7:
Materiaalivarastopihan pituus on 11 m, leveys 48 m, uloke räystäskorkeus 6,55 m ja jänneväli 11 m. Teräsmateriaalit ovat Q355B ja Q235B suunnitteluvaatimusten mukaan.
Rakenteessa käytetään teräspylväitä ja -palkkeja, joiden kattopalkit on valmistettu kiinteästä H-profiiliteräksestä. Pilarin jalustat ankkuroidaan ankkuripulteilla. Teräspylväät sisältävät sekä H-profiilipilarit että laatikkopilarit. Katon jäykistys ja pylväiden välinen jäykistys on järjestetty poikittais- ja pituussuunnassa, mikä muodostaa vakaan teräsrunkojärjestelmän.
