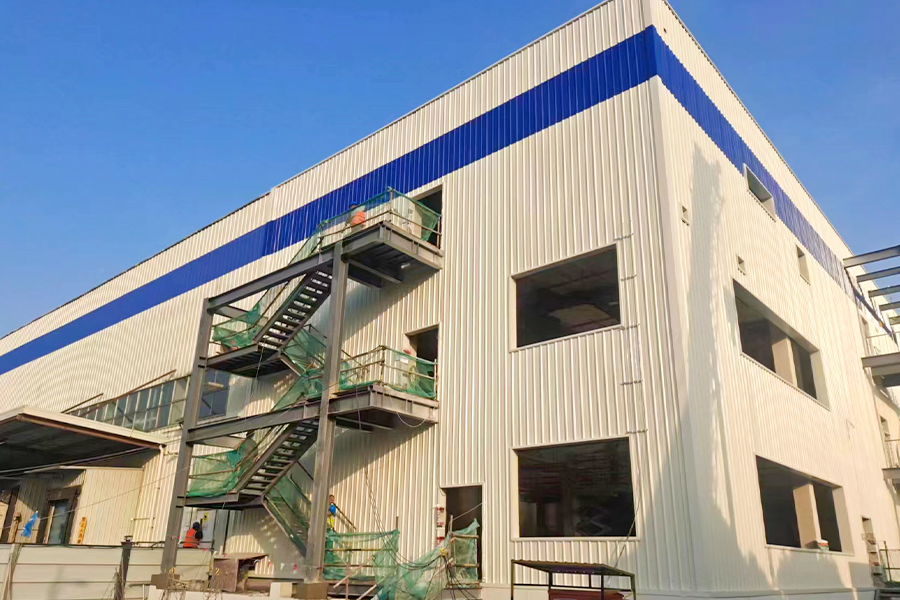

Procter & Gamble Jiangsu Ltd

Jiangsu Procter & Gamble -projekti

Projektin nimi:
Procter & Gamble Jiangsu Ltd.:n laajennusprojekti, jonka vuosituotanto on 46 000 tonnia shampoo- ja vartalonpesutuotteita

Tässä hankkeessa käytetään teräsrunkorakennejärjestelmää. Rakennuksessa on kolme maanpäällistä kerrosta, joissa on osittainen puolikerros. Rakennus on 36,75 metriä pitkä, 15,9 metriä leveä ja kattokorkeus 14,5 metriä. Laitoksen pylväsväli on 7-9 metriä. Pylväiden jalustoissa on ankkuripulteilla yhdistetyt alustat, joissa on H-muotoiset teräspilarit.

Teräsrakenteen kokonaispaino on noin 180 tonnia. Teräspilarit ovat nelikulmaisia ​​onttoja profiileja ja teräspalkit kuumavalssattua H-muotoista terästä. Pisin yksittäinen teräspilari on noin 14,5 metriä pitkä ja painaa noin 3,5 tonnia. Suunnitteluvaatimusten mukaan käytetyt teräslajit ovat Q355B ja Q235B. Suihkupuhallus suoritetaan pintakäsittelyasteeseen Sa 2,5.

Projektin vaikeusaste 1: Valmistuksen ja asennuksen tarkkuuden valvonta
Analyysi:
Johtuipa puutteellisesta valmistustarkkuudesta tai virheistä asennusmittauksissa, kaikki poikkeamat vaikuttavat vakavasti asennusaikatauluun ja aiheuttavat tiettyjä taloudellisia menetyksiä. Siksi valmistuksen ja asennuksen tarkkuuden valvonta on tämän projektin keskeinen painopiste.

Projektin vaikeusaste 2: Katon vesieristys (täytyy varmistaa, ettei vuotoja)
Analyysi:
Tämän tehtaan kattojärjestelmässä on 360° lukitut saumajärjestelmä, mikä asettaa erittäin korkeat vaatimukset rakennusyksityiskohtiin koko kattojärjestelmässä. Yksityiskohtien virheellinen käsittely voi helposti johtaa katon vuotamiseen.

Koska laajennetun tehtaan kotelointijärjestelmässä käytetään väripinnoitettuja terässeinäpaneeleja, ulkopaneelit ovat 0,5 mm paksuja alumiinisinkkifluorihiilipinnoitettuja Baosteel valkoharmaita WA-1026 pystypaneeleja ja sisäpaneelit 0,4 mm paksuja alumiinisinkkivalkoharmaita 900-tyyppisiä paneeleja. Tämä asettaa erittäin korkeat vaatimukset seinän kokonaistasoisuudelle ja seinäorreiden suoruudelle. Rakennusprosessi sisältää useita toimenpiteitä tiiviissä koordinaatiossa. Jos jollakin yksittäisellä menettelyllä on laatuongelmia, sillä on merkittävä vaikutus hankkeen yleiseen rakentamisen laatuun. Siksi korkeat standardit, tiukat vaatimukset, läheinen viestintä ja huolellinen rakentaminen ovat välttämättömiä.

Alla olevassa kuvassa näkyy yrityksemme hiljattain rakennettu Dalian Yaming Automotive Parts -tehdasprojekti. Kaikki osapuolet paikan päällä tunnustivat ja hyväksyivät asennustulokset.
